Gyakran ismételt kérdések !
Már egy ideje érik a dolog, hogy készüljön egy ilyen oldal, ugyanis sokszor
hasonló, vagy ugyanolyan kérdések merülnek fel az oldal olvasóiban, pl. egy-egy áramkör
utánépítésével kapcsolatban.
A gyakori kérdéseket ezentúl apránként fel fogom tenni ide a válaszokkal együtt.
Elsõ körben valószinüleg ömlesztve, ahogy jön, de ha sok összegyûlik akkor utólag rendezem,
és esetleg témakörökre is bontom majd. Lehet, hogy egyes email-ben feltett kérdésekre is
itt válaszolok majd, ha a válasz másokat is érdekelhet. Addig is a kedves olvasó legyen türelemmel,
és nézze végig ezt az oldalt, hátha megtalálja itt a választ (a még fel sem tett) kérdésére :) :)
Zavar az oldal színválasztása, nehéz olvasni! Nem lehetne megtváltoztatni?
Ez monitor kérdése is, jómagam még CRT monitort használok, mert az LCD jobban bántja a szemem.
Amikor elkezdtem az oldalt (és most is) viszonylag egyszerü html kódot írtam, nem használok pl stílusbeállításokat stb...
ebbõl kifojólag sok helyen kellene átírni a szineket, ha módosítani akarnám, de persze nem akarom.
Ha tényleg nagyon zavar a dolog, akkor a böngészõben jelöld ki a szöveget az egérrel amit éppen olvasol,
és felcseréli a szineit - vagyis jobban olvasható lesz.
Szeretném elkérni az áramkör nyáktervét!
A weblapon egyes áramkörököz nincs felrakva nyákterv, néhányhoz pedig általában képként van beillesztve.
Nyáktervezõ program munkafájljait általában nem szoktam kiadni, többféle okból sem.
- Némelyik régebbi áramkörömnek egyszerüen nincs is ilyenje, mert még papíron terveztem meg a nyákot.
- Több olyan áramköröm is van ami nem kezdõknek szól, a nyák megtervezése egyfajta szûrõnek vehetõ,
hogy csak azok készítsék el az áramkört, akik képesek a nyákot megtervezni, vagy legalább a weblapon
levõ kép alapján bevinni a saját nyáktervezõ programjukba.
- Ez nem azért van mert én ilyen gonosz lennék, és "szivatni" sem akarok senkit, viszont az áramkörök
egy része veszélyes lehet (230V és/vagy nagyfesz), illetve hibás elkészítés esetén egy marék alkatrész
megy füstbe. Sem egy balesethez, sem flesleges pénzkidobáshoz nem akarok hozzájárulni.
- Fentieken kívül pedig úgy gondolom, hogy ha én gyakorlatilag ingyen felteszek ide olyan áramköröket,
amikben esetleg sok munkám feszik, akkor az is dolgozzon meg érte aki utánépíti, legalább annyiban, hogy nekiáll
mondjuk egy nyáktervezõ programmal dolgozni - ez gyakorlatilag szerintem az utánépítõknek is egy tanulási,
és fejlõdési lehetõség.
- Néhány áramkör kapcsolási rajza (és esetleg a nyákterve) a weblapon levõ magyarázat nélkül semmit sem ér,
nem szeretek más oldalakon viszontlátni olyan nyáktervet amit esetleg innen másolna valaki (ráadásul esetleg hibásan).
Kapcsolási rajzaimat már láttam viszont néhány weblapon (pár helyen gondosan elüntetve, hogy honnan van a rajz),
néhány helyen átrajzolva és ráadásul hibásan. Szerencsére az ilyen weblapok nem szoktak hosszú életüek lenni.
Fentiek miatt általában másokat is arra szoktam kérni, hogy ne tegyék közzé az errõl az oldalról eklészített
áramkörök nyákjait - illetve néhány esetben elõfordul, hogy miután megnéztem az adott nyákot -a készítõje
hozzájárulásával felteszem a weblapra (bár ritka kivétellel, de általában ez is képként kerül csak fel).
Tehát mégegyszer: A NYÁK TERVEK kizárólag abban a formában elérhetõk amiben feltettem, senki ne várja hogy a
"sültgalamb a szájába repüljön", aki szeretne utánépíteni kapcsolásokat, az vegye fáradtságot, és vigye be
a saját nyáktervezõ programjába!
Kihagyható-e a tekercs a(z) XXXX áramkörbõl?
NEM !!!! Amelyik áramkörben tekercs, trafó, stb.. van,
az nem véletlenül került bele, anélkül vagy egyáltalán nem, vagy hibásan mûködik, ugyanolyan fontos alkatrész
mint a többi - amiket szintén nem hagyunk ki....
Sokan "félnek" a tekercsek felhasználásától, azonban néhány érték készen kapható, és az elkészítésuk sem lehetetlen.
Persze nem árt ha van egyolyan mûszerünk amivel lehet induktivitást is mérni, illetve a letöltésaekhez feltettem
egy excel táblát, amiben sok egyéb méretezés mellett a tekercsek készítéséhez szükséges számítások jó része is
használható. Tippeket szoktam néha adni a tekercsek elkészítéséhez, amelyikre gyekran kérdfeztek rá az elõbb-utóbb
felkerül pl. ide :) :)
Még valami: egy tekercsnek több paramétere is van:
- induktivitás, L [H] -> (nano, mikro, mili)Henry, pl. mH; a tekercs legfontosabb jellemzõje!
- maximális áram I [A] ->Amper; az a legnagyobb áramerõsség amire az adott tekercsen átfolyhat,
ez eltérõ lehet egyen és váltakozóáram esetén!!
- soros veszteségi ellenállás ->ohm pl. a feltekert huzal ohmos ellenállása
További paraméterek is vannak de ezek a legfontosabbak. Bizonyos tekercseket készen sem lehet kapni,
ezeknek az elkészítését nem lehet megúszni, ha az adott áramkört meg akarjuk építeni!!
Milyen FET az az IRLxxx?
Pl. az IRL530 olyan paraméterekkel rendelkezik mint az IRF530,
de a tipusban az L-betû azt jelenti, hogy logikai szintekkel vezérelhetõ, vagyis
amíg a "sima" változatnál a teljes kinyitáshoz 10V körüli feszültség kell, addig az IRLxxx tipusok
5V-os feszültséggel is biztonságosan nyitásba vzérelhetõk!
Lesz-e folytalása a(z) ...... oldalnak?
Lesz, legalábbis valószinüleg. De hogy mikor, azt nem tudom, ahogy az idõm engedi, és ahogy kedvem van éppen az adott témáról írni.
Nekem az oldal készítése, mint ahogy az áramkörök építése is, tulajdonképpen hobbi - tehát hozzávalóü kedv
is kell :) Még az is lehet, hogy az oldalnak már van folytatása, de még csak fejben :) :)
....összeraktam, bekapcsoltam, de nem mûködik! Mit lehet a baj?
Már ne is haragudj, de honnan a fenébõl tudjam??
Nem vagyok távgyógyító, csak akkor tudok egyáltalán
tippelni, ha ennél jóval több információt kapok! Tehát:
Pontosan melyik áramkörrõl is van szó? (ugyanis elég sok kapcsolás van a weblapon)
Mi az hogy nem megy? Füstõl? Pontosan mi? Vagy csak nem csinál semmit? Esetleg csinál valamit, de nem úgy ahogy kellene?
Tápfesz megvan?
Van-e áramfelvétel? Mennyi?
Melegszik valami benne?
Mi a pontos hibajelenség?
Milyen mûszereid vannak amivel mérni tudsz? Mi volt az áramforrás? Stb, stb, stb....
Esetleg fotózd le, hátha meglátok rajta valamit! (bélyeg méretû, életlen képen semmit se látok)
A QUAD-hoz készült hangfalvédõ-koppanásgátló nyákján van 2db 100nf és 10 ohm páros,
ami a kapcsolási rajzán nem szerepel! Miért?
Eredetileg a QUAD405 kimenetén vagy egy soros RC tag (10ohm-100nF) ami a végfok gerjedékenységét csökkenti,
azionban ez sok quad nyákról lemaradt, így utólag ezen a nyákon kapott helyet.

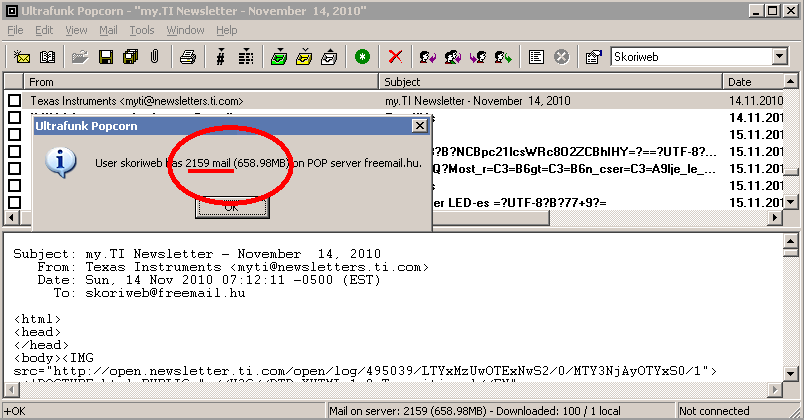

Már egy hete írtam neked egy levelet, de még mindíg nem katam választ! Miért?
Türelem! Elõfordulhat, hogy pl. fáradt vagyok, vagy kevés az idõm. Van amikor 50...100
levél vár válaszra. Sokszor az illetõ nem hagyja benne a levélben a korábbi beszélgetést sem, mert õ emlékszik
mirõl beszéltünk, de nekem be kell azonosítanom, hogy a sok levél és a sokféle téma közül melyikrõl van szó.
Persze nem gond visszakeresni, csak megnehezíti a dolgomat, és ezzel idõt vesz el a többi levél
megválaszolásától is. Korábban írtam, hogy mivel ez egy hobbi oldal, hozzávaló kedv is kell, ez a helyzet a levelekkel is.
Amíg egy-két levélre kell választ irni addig ez nem tûnik fárasztónak, de amikor 100 levélre akkor esetleg
elmegy vele a napom. Amikor pedig olyan kérdéseket kapok amire a google legelsõ találata is megadja a választ,
az kissé visszaveti a levélírási kedvemet. Hasonlóképp nem vállakozhatok elektronikai tanköv mailban történõ
megírására, sajnos a levelek egy részében - ha nem is szószerint - de ezt kéritek! Szóval igyekszem válaszolni
a levelekre, de elõfordulhat, hogy sokáig tart, és esetleg el- vagy kifelejtek valamit. Ezenfelül persze az
is elõfordul, hogy egyszerüen nem tudok válaszolni a felmerült kérdésre. Van, hogy maga a kérdés is annyira
butaság - hogy azért nem tudok mit kezdeni vele, mert tankönyvnyi magyarázatot kellene írnom. Ez pedig egyszerüen
nem fér bele! Nagy ritkán, de az is elõfordul, hogy a elkallódik egy-egy levél valahol a hálózatban,
esetleg spam-nak nézi a szûrõ, vagy a víruskeresõ talál benne valami neki nemtetszõ dolgot!
Skype: néha elérhetõ vagyok, de nem mindíg van kedvem ilyenkor is gombokat nyomogatni, azért van a mikrofon,
hogy élõszóban lehessen kommunikálni! Ha nincs mikrofonod, akkor vegyél egyet! Nem olyan drága manapság egy
mikrofonos fejhallgató! Ha nem veszem fel a hívást, az általában nem azért van mert nincs kedvem, hanem elõfordul,
hogy nem vagyok a gépnél, vagy éppen mással beszélek.
MSN: nem haszálom, és nem is áll szándékomban feltenni.
Most ennyire volt idõm, késõbb folytatom....
