Fordulatszám mérõ Ezen az oldalon bemutatok egy saját tervezésü (négyütemü négyhengeres benzinmotorhoz készített) fordulatszámmérõt. Az áramkör lényegében egy egyszerü frekvenciamérö, megszámolja hogy 0,3s alatt mennyi szikrát adott a motor gyújtása. Ez lényegében a percenkénti fordulatszám századrésze tehát a 2 számjegyes kijelzõn az "ezresek" és a "százasok" látszanak. Vagyis ha a kijelzõn 32 van akkor az 3200-as percenkénti fordulatszámot jelent. A müködést egyelöre nem részletezem csak egy két apróságot említek meg: Az elvarázsoltnak tünö, 32768Hz-es frekvenciájú kvarc bármilyen roncs kvarcórából kiszedhetõ. A kész áramkör kipróbálható úgy, hogy a bemenetére kb. 12V-os 50Hz-es váltakozófeszültséget kapcsolunk (vagy 24V pákatrafó is ok.), ekkor a kijelzõn 15-nek kell lennie (1500-as fordulatszámnak fele meg). Az áramkör minden alkatrésze könnyen és olcsón beszerezhetõ. A pontosságát elsösorban a kvarc határozza meg, ezért nem kell bele semmilyen beállító trimmerpoti, de egy kis mértékben a CD4060 kimenetére kapcsolt 100nF-120k RC tag is befolyásolja. Ezek változtatásával a kijelzés pontosságát befolyásolni lehet, de véleményem szerint nem szükséges.

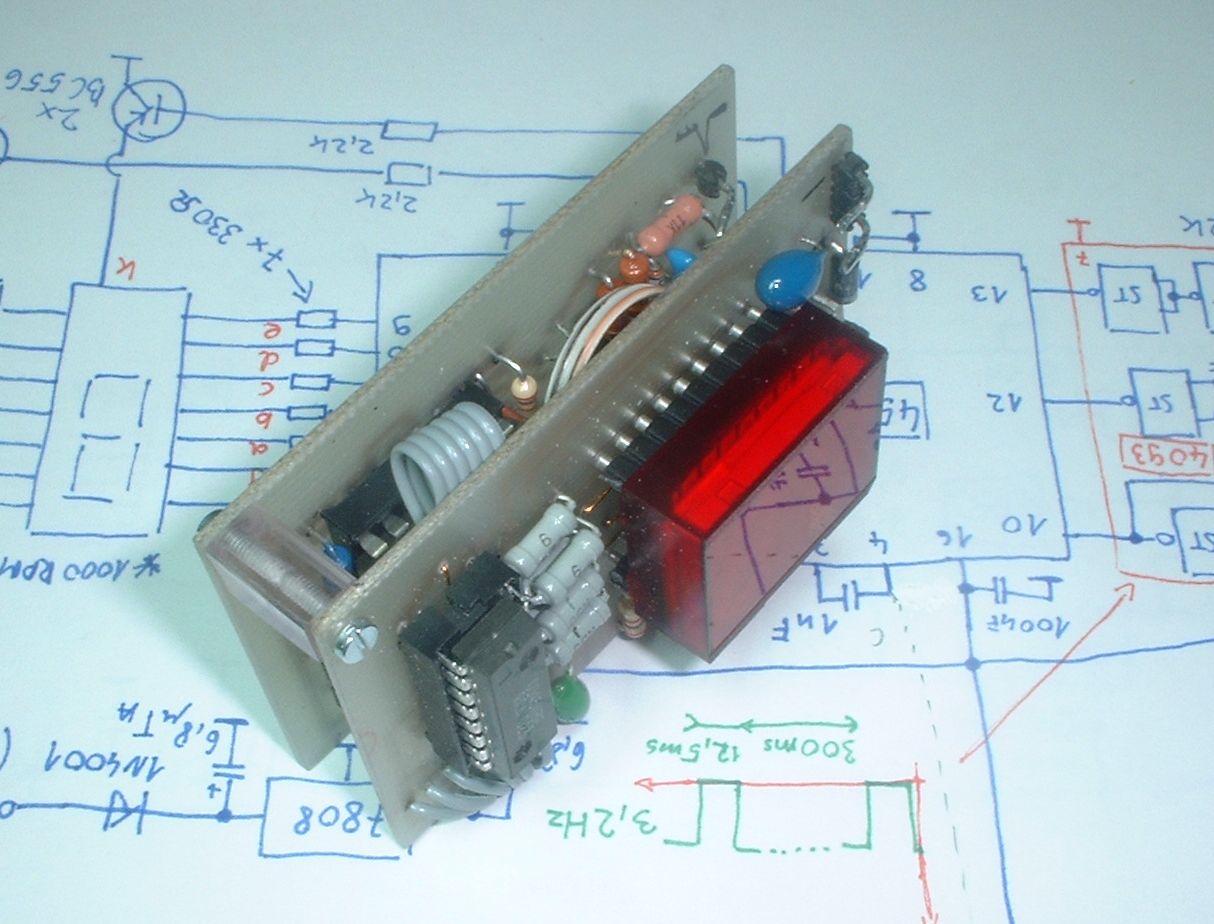

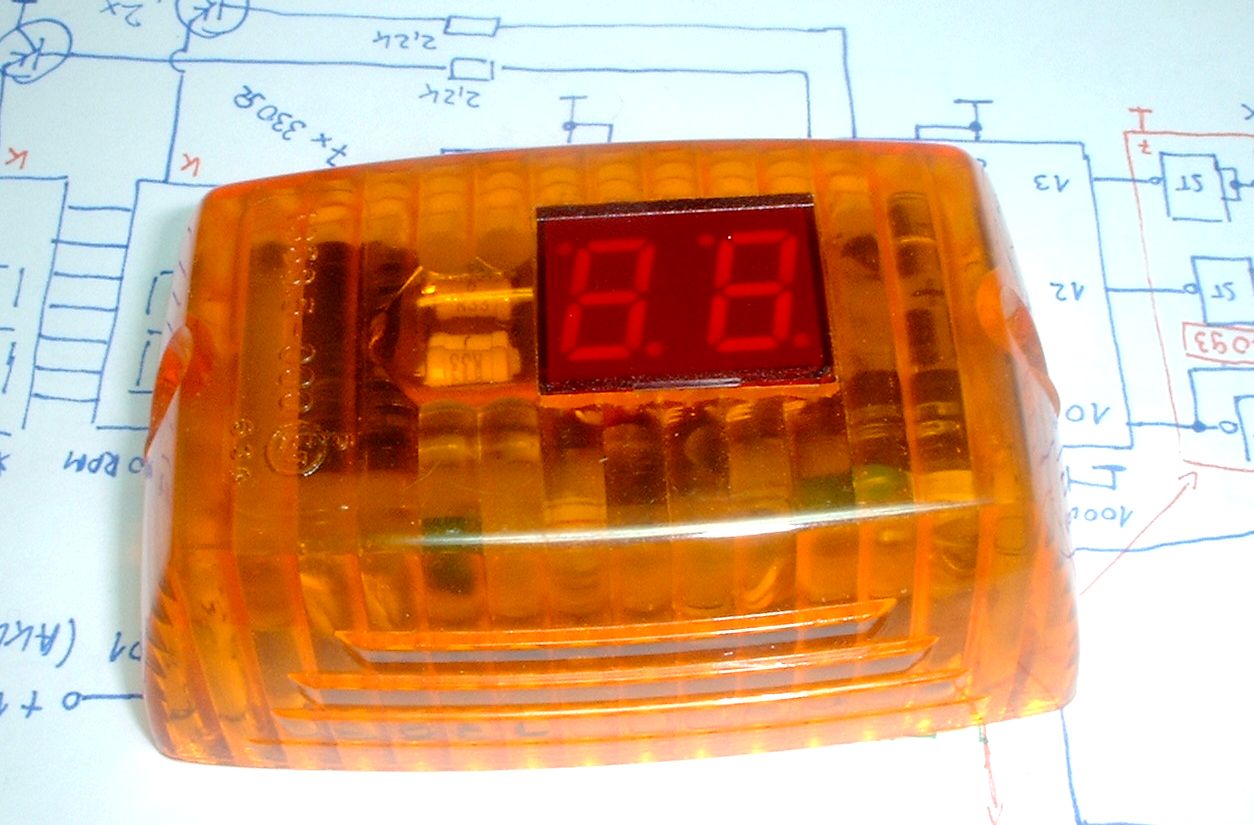

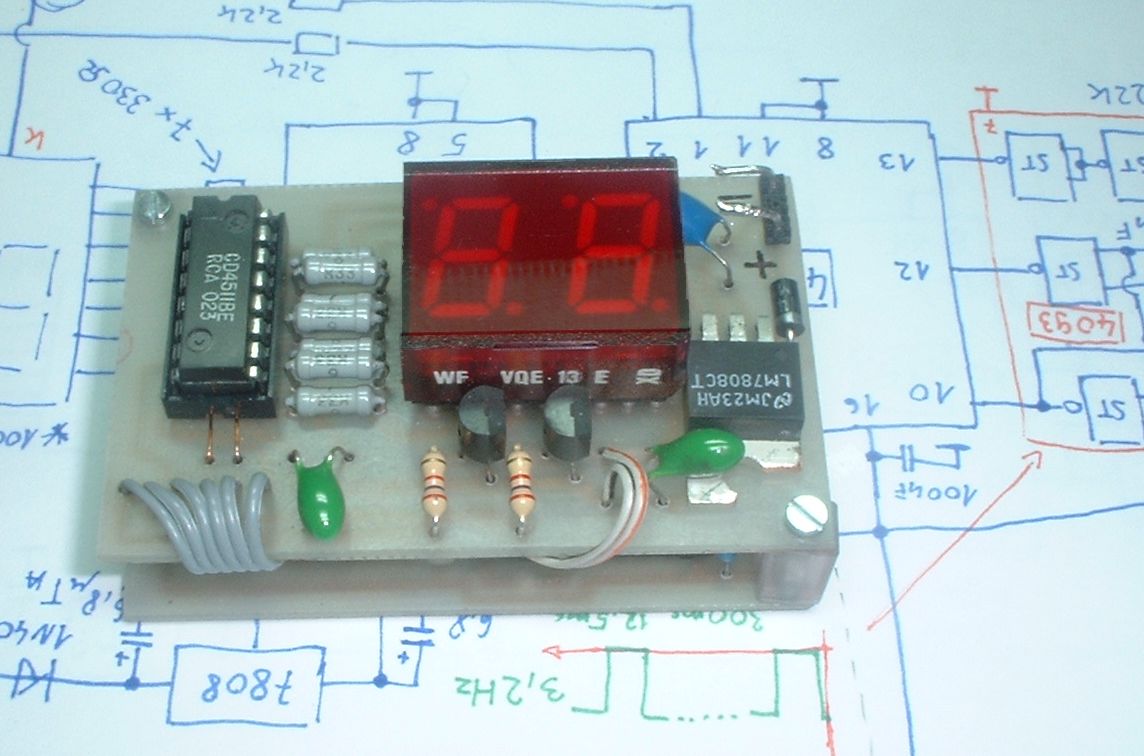

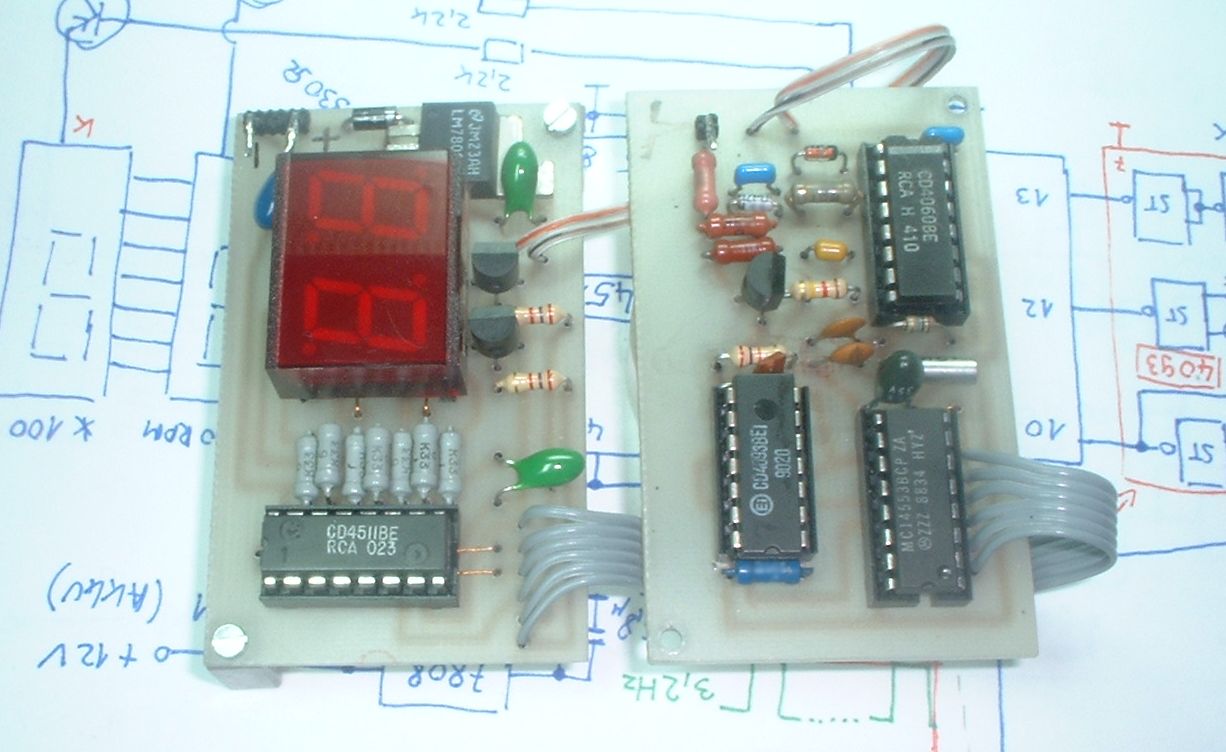

És akkor jöjjön a kapcsolási rajz, meg néhány foto.
Tudom.... a nyákterv :-) , talán lesz. Egyelöre csak papíron létezik, de idövel átvándorol a gépemre és onnan talán a netre is felkerül :-)

---
